Jak stavíme dům na pozemku bez inženýrských sítí a jaké technologie používáme.

Jak stavíme dům na pozemku bez inženýrských sítí a jaké technologie používáme.

Hned na úvod tohoto článku je potřeba říci, že tým projektu Český soběstačný dům není schopen splnit všechny představy, které si do nás občas lidé projektují v rámci svých představ o udržitelnější architektuře, ekologii a životě. Ve vší úctě, nelze prostě uspokojit každého. Naším cílem bylo vytvořit dům, který si vyrobí veškerou elektrickou energii ze slunce, uloží si ji v bateriích a následně spotřebuje. Zachytí maximum dešťové vody, splachuje s ní a po přečištění využije i třeba ve sprše. Nezbavuje se zbytečně drahocenného tepla, ale přitom se v něm zdravě dýchá a žije. Níže popisujeme technickou a architektonickou podobu domu nenapojeného na žádné inženýrské sítě, ke kterému jsme týmově došli po 4 letech příprav a práce. Každý detail má svůj důvod a každý detail prošel dlouhatánskými diskuzemi a rešeršemi. Za tímto řešením si ale plně stojíme a víme, že rozhodně není dokonalé, rozhodně to není perpetum mobile a rozhodně to není ultimátní dobro či udržitelnost sama, i když bychom si to přáli. Naše cesta je cestou transparentního objevování a snahy posouvat hranice - převážně v té technické a energetické části. Jelikož víme, kolik je v tom obrovské práce všech zúčastněných, kolik jsme tomu s čistým úmyslem obětovali úsilí, víme i s naprostou jistotou, že se jedná o nejpoctivější pokus, jaký jsme v této partě lidí mohli udělat. Občas se stane, že nám do cesty přijde někdo, kdo naprosto jasně ví, jak mají věci být, co jsme měli udělat jinak. Ano, každé jedno dílčí řešení v našem domě by určitě šlo legitimně rozporovat, ale právě proto cca. za rok pustíme ven kompletní opensource technickou dokumentaci a kdokoliv taky bude moci prakticky ukázat, jak náš návrh vylepšit, posunout, aktualizovat nebo jak jeho dílčí prvky využít v běžné "napojené" zástavbě. Materiálu k replikaci bude dost. My budeme mezitím dál pracovat na vylepšeních a hlavně si budeme dál dávat velký pozor na to, abychom si nemysleli, že naprosto jasně víme, jak mají věci být "správně".
Poznámka 1: Všechna schémata a fotky jde na úplném konci tohoto článku ještě pořádně zvětšit a klidně i stáhnout.
Poznámka 2: Na pozemku máme povoleny dva totožné domy, začínáme prvním, abychom nedělali případné chyby dvakrát a zároveň na druhý musíme zase naspořit.

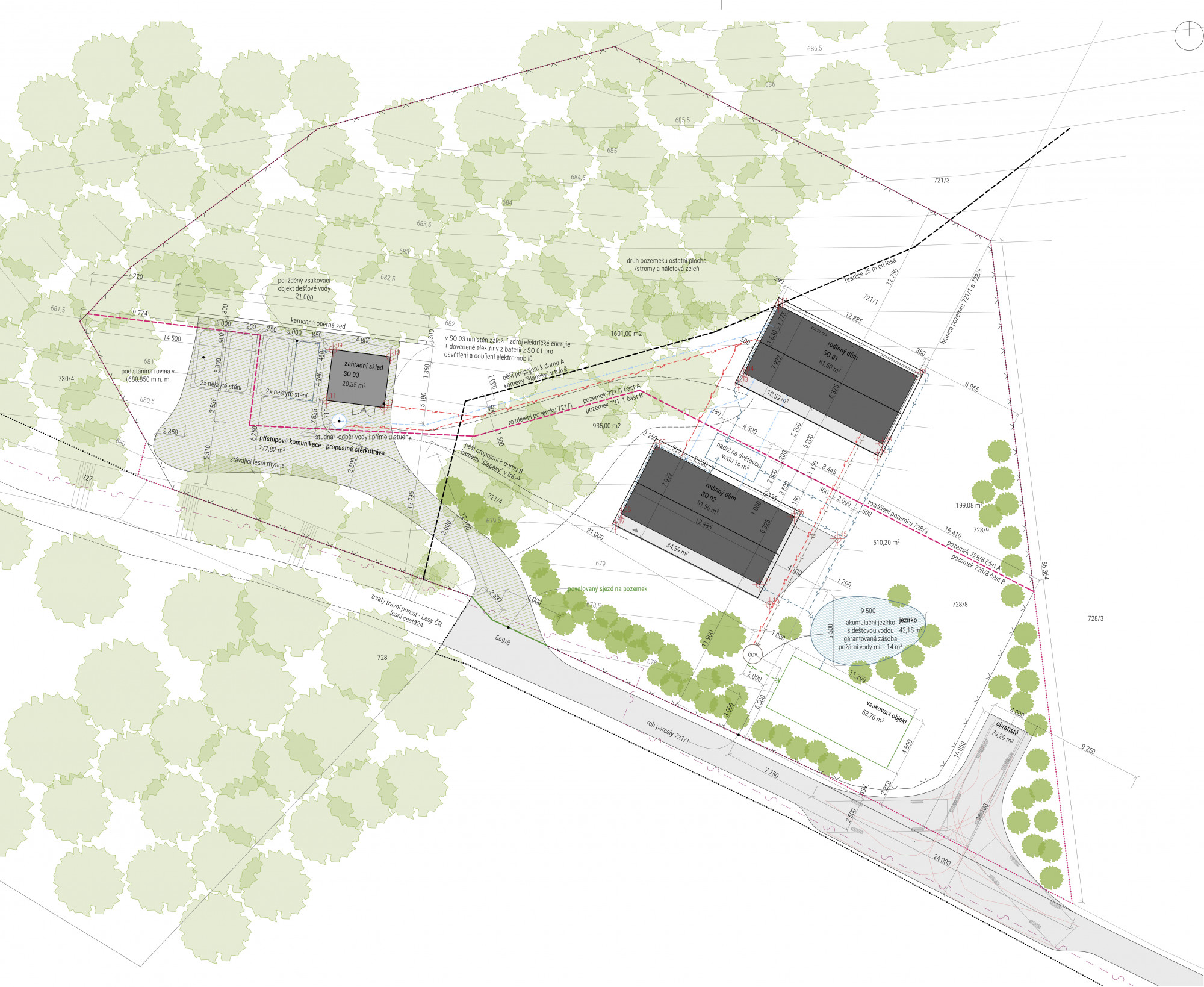

Stavba (100m2 obdélný půdorys, 95m2 obytné plochy, přízemí + podkroví) je umístěna zde, v roztroušené zástavbě Hodslavského potoka, poblíž lyžařského areálu Kramolín u Lipna nad Vltavou. Autorem stavebního návrhu je mladý architekt Vojtěch Lichý ze studia MLAA a se základní technickou rozvahou technologií mu pomáhal kolega Petr Pávek. Pozemek má cca. 4.000 m2, půl louka, půl les.

Půdorys přízemí↑ a půdorys podkroví↓.

Volba jednotlivých technologií se řídila především podle spotřeby elektrické energie, která je u domu nezávislého na inženýrských sítích klíčová. Celý koncept energetiky navrhli pánové Michal Klečka a Pavel Fajmon ze společnosti GWL, což je největší evropský dodavatel lithiových baterií a solárních komponent. Jediným zdrojem elektřiny bude vlastní fotovoltaická elektrárna o instalovaném výkonu 10 kWp, doplněná extrémně trvanlivým a kvalitním lithium-fosfátovým bateriovým úložištěm GWL s kapacitou 20 kWh. Standartní fotovoltaické panely budou zabudované v celé ploše jižní části sedlové střechy v klasické dvouplášťové skladbě s provětrávanou mezerou a nahrazují tak střešní krytinu. Zatímco celá jižní střecha bude pokryta solárními panely, na té severní jsou projektovány černé keramické tašky Tondach. Celý organizmus technologií pomáhá také sestavovat dodavatel sofistikovaných elektroinstalací Elpramo. Dům bude primárně fungovat analogově s pouze drobnými prvky tzv. chytré domácnosti jako funkční, nezávislou nadstavbou.

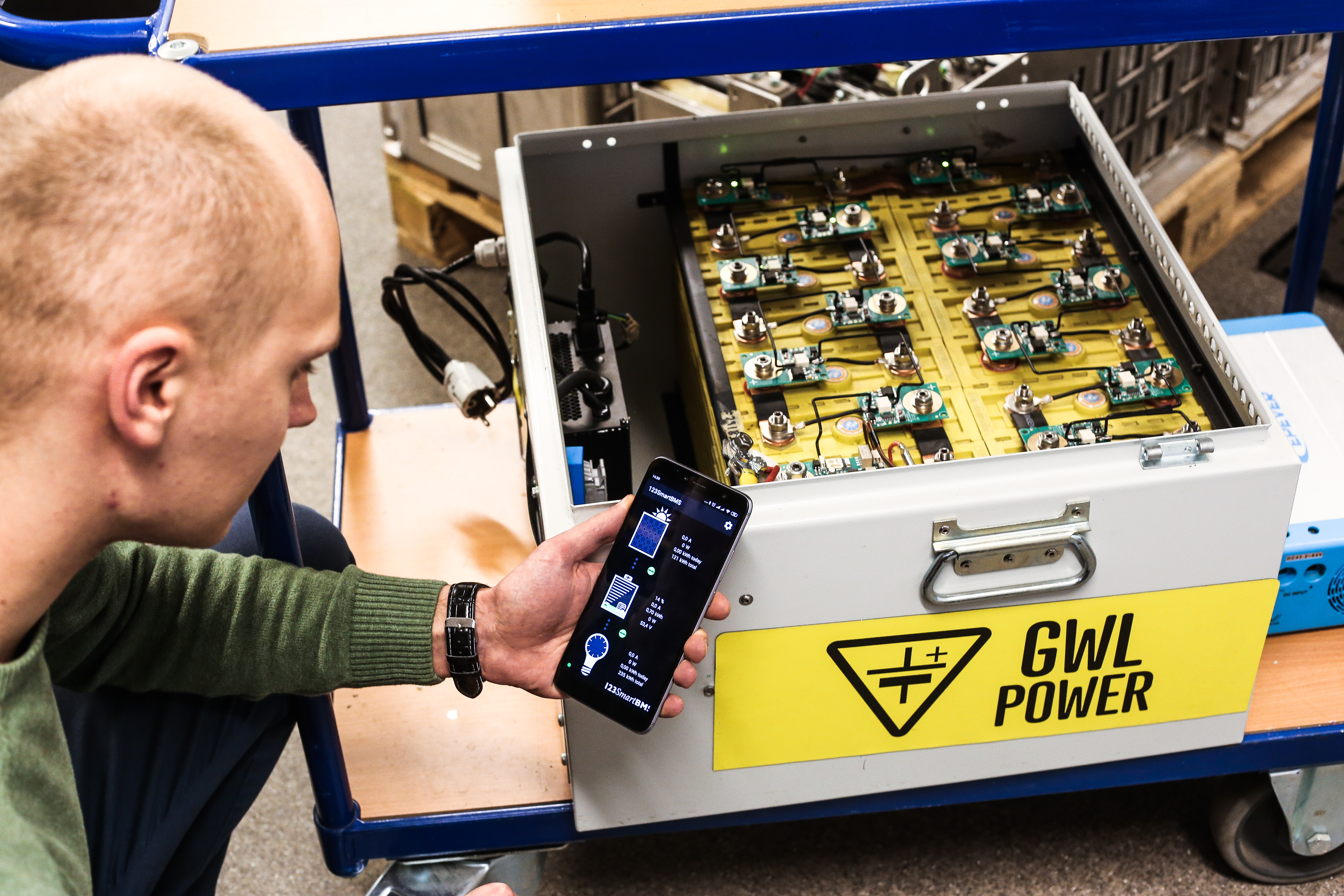

Bateriové úložiště↓ a celý energetický systém domu nebude žádná černá krabice, ale otevřené, hardware řešení, které by měl být schopný servisovat lokální elektrikář. Používáme jen volně a běžně dostupné komponenty, které se dají jednoduše vyměnit a obratem objednat s dostupných eshopů. Toto řešení bude jednoduše aplikovatelné do standartně "připojených" domů ať už v menší či větší podobě. Návod/manuál zveřejníme k replikaci a inspiraci.

Jo a s energetickou soběstačností jsme do toho šli hned od začátku. Ještě, když na pozemku nic nestálo, čerpali jsme si vodu z vrtu za pomoci dvou solárních panelů a malé baterky↓. Tato sestava nám pomáhá i při stavbě samotné.

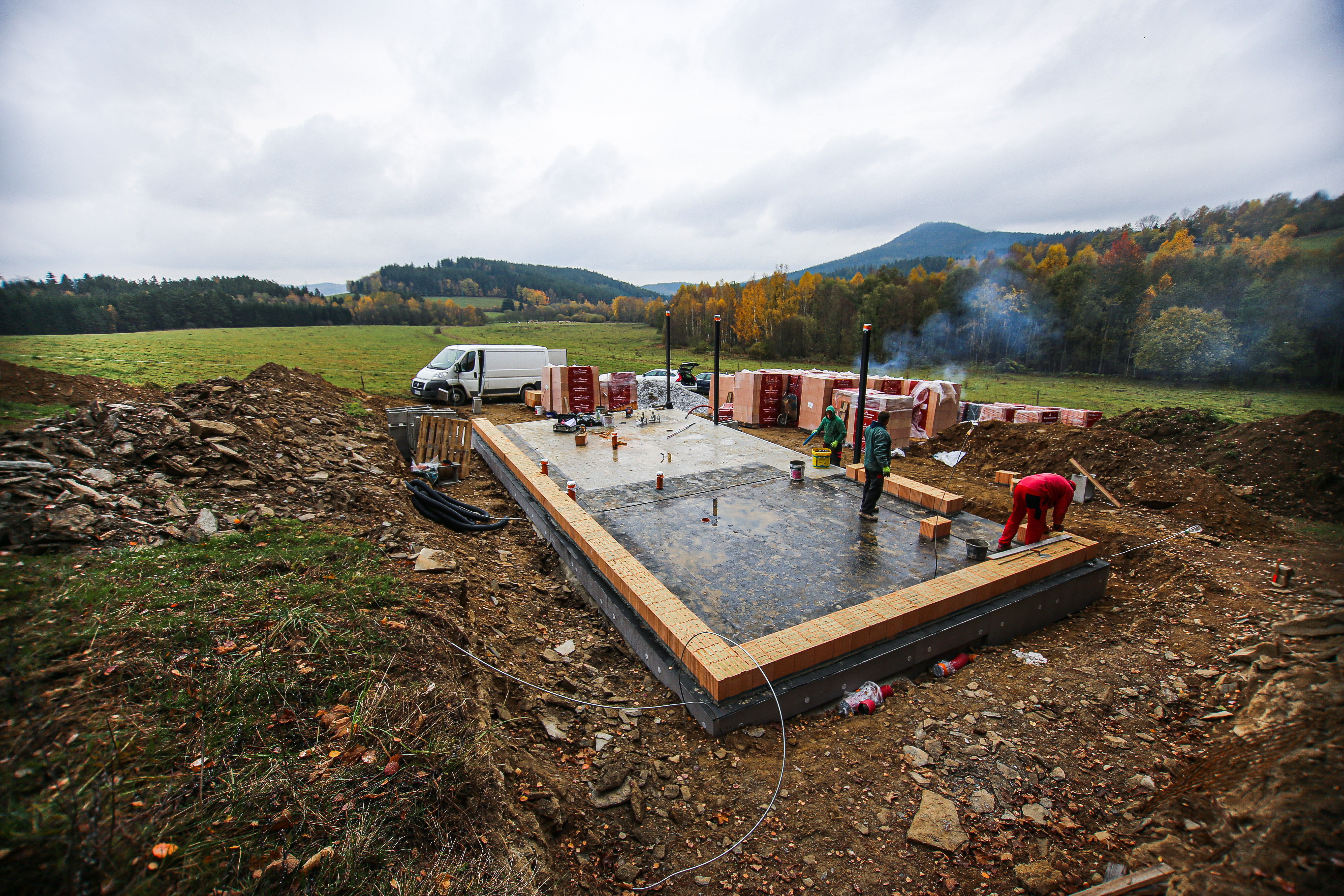

Obvodové zdi domu jsou z broušených cihel Porotherm T-profi plněných izolační vatou. Vnitřní příčky využívají akustických vlastností pálených cihel Porotherm AKU. Konstrukce celého domu tak vědomě rozvíjí stavební koncept e4 skupiny Wienerberger. Použijeme dřevo hliníková okna Internorm s izolačními trojskly. V Českém soběstačném domě se také široce uplatní materiály Isover pro izolace základů, fasády, podhledů, podkroví a podlah. Celková tepelná ztráta našeho domu bude cca. 6,5 Kw, počítáno dle normy lokace při -18 stupňích celsia. Dále se použije i fasádní systém s chytrou omítkou, hydroizolace a podlahové hmoty Weber či sádrové omítky Rigips. Naším cílem bylo navrhnout malý, poctivý domek s dlouhou životností. I proto jsme se rozhodli pro ověřenou celokeramickou variantu. Vybrané cihly minimalizují spotřebu energie domu a pomáhají udržovat tepelný komfort v zimě i v létě, navíc všechny prokazatelně pocházejí z České republiky. Ano, nestavíme pasivní dům, jsme na nízkoenergetickém standardu, nemáme uprostřed louky a lesa rekuperaci a ano mohla to být dřevostavba nebo třeba slamněný dům, 3D vytisknutý dům z plastového recyklátu či earth-house. Důležité je říct, že skladba technologií našeho domu by dokázala úplně stejně fungovat v jakémkoliv zmíněném typu domu.

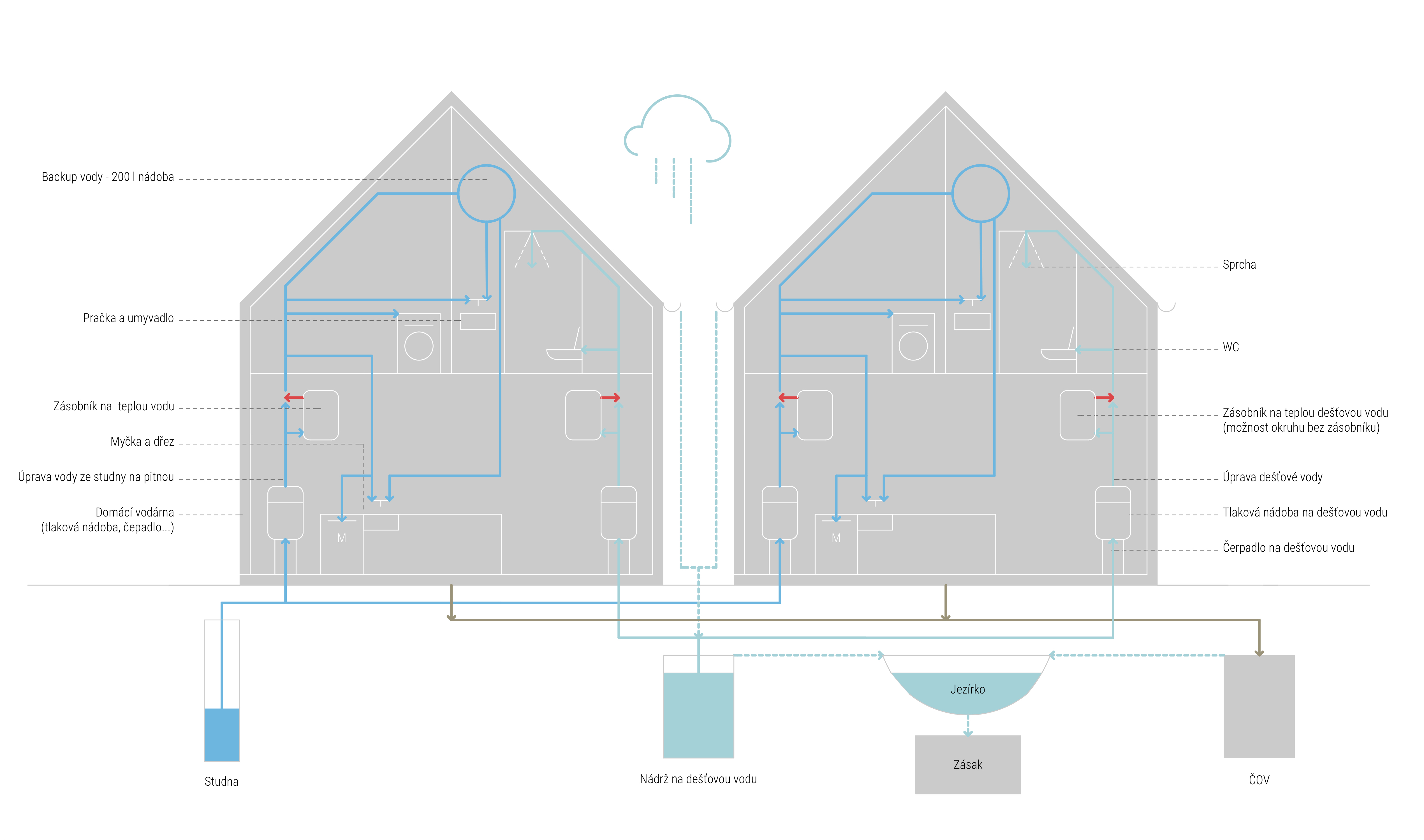

Prioritou návrhu vodního hospodářství bylo minimalizovat spotřebu pitné vody z vrtané studny na pozemku. Proto bude zadržována dešťová voda v podzemní nádrži o objemu 16 kubíků a pokud to vyjde jak chceme, tak nahradí přibližně polovinu spotřeby pitné vody v porovnání s běžným domem. Dešťovka bude po přečištění využívána pro splachování, praní, ale i sprchování. Sloužit bude samozřejmě i pro závlahu zahrady. Při nedostatku dešťové vody systém automaticky přepne na pitnou vodu z vrtu, naopak přebytek bude akumulován ve venkovním jezírku. Odpadní vody budou čištěny biologickou čistírnou a dále budou vsakovány na pozemku, čímž se koloběh vody uzavře. Celý vodní management↓ domu navrhovali a budou realizovat parťáci ze společnosti Envi-Pur. Děkujeme.

Vytápění a ohřev teplé užitkové vody bude v zimních měsících zajišťovat kotel na pelety Pelematic Condens od společnosti Okofen o výkonu 8 kW. Ten bude dle potřeby i dobíjet baterie díky instalovanému Stirlingovu motoru, jenž umí přeměnit teplo na elektrickou energii. V období, kdy bude dostatek slunečního svitu, bude využita k ohřevu vody přímo elektrická energie ze solárních panelů. Kotel (vlevo dole na fotce↓) a celý technický systém domu (jedna ku jedné) již dva roky testujeme v naší laboratoři v pražském Hloubětíně, abychom vychytali dopředu hlavní mouchy. Další určitě budeme řešit v provozu samotném.

Ano, víme, peletky budeme muset jednou ročně dovést, stejně tak jako budeme muset vyvézt kal z čističky, jídlo také nebudeme všechno pěstovat. Nedosáhli jsme (a věděli jsme, že nedosáhneme) tedy té absolutní soběstačnosti. I proto je ještě jednou nakonec znovu důležité říci, že si rozhodně nemyslíme, že jsme vytvořili nějaký samospásný ideál. Je to ale to nejlepší, co jsme společně v týmu dokázali vymyslet a realizovat s vypětím všech sil fyzických i finačních. Návštěvu v tomto domě si nakonec bude moci vyzkoušet úplně každý a navíc jeho plány po dokončení zdarma zveřejníme jako manuál pro ostatní - k použití či vylepšení. Dílčí technické principy a myšlenky našeho domu se budou určitě dát využít k rekonstrukcím i novostavbám v normálně "připojené" zástavbě a to bylo přesně naším cílem od začátku. Sdílet zkušenosti a nápady. Pokud Vás naše cesta zajímá, nezapomeňte si přihlásit odběr našeho newsletteru, dá se to z každé podstránky tohoto webu.
